あと施工アンカーとは

あと施工アンカーとは、すでに打設・硬化したコンクリートに後から穴を開け、そこにアンカーボルト(鋼棒)を埋め込んで固定する工法です。「後から施工するアンカー」という意味でこの名前がついています。

土木構造物では、ブラケット(腕木)・防護柵の支柱・設備架台・標識柱など、さまざまな部材を既設コンクリートへ取り付ける場面に使われます。新設時から計画に組み込まれるケースもありますが、既存構造物への追加施工や改修工事で特に多く使われる工法です。

📌 ポイント

あと施工アンカーは「どれくらいの力に耐えられるか」を計算で確認する必要があります。適切なボルト径・埋込み長・配置を選ぶことが設計の核心です。

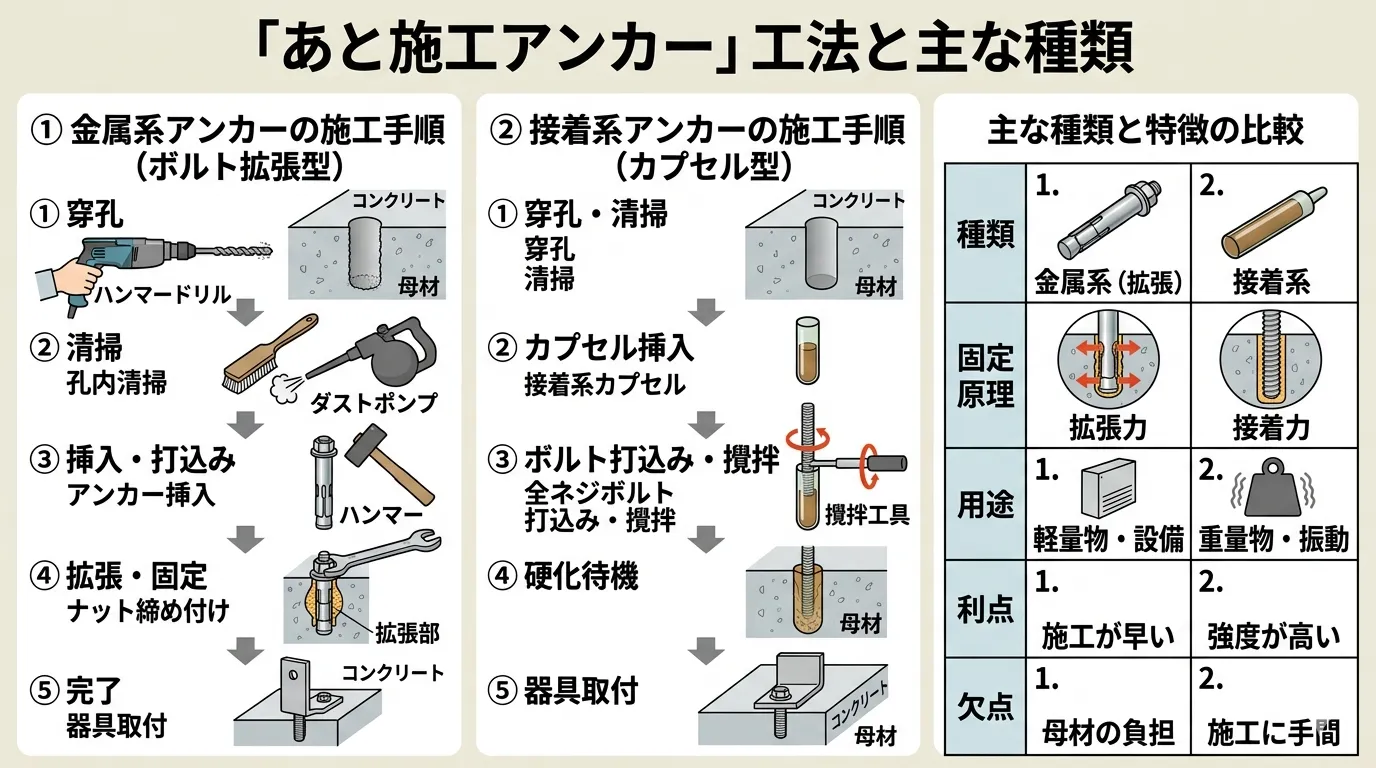

あと施工アンカーの概要イメージ(接着系アンカーと金属拡張系アンカーの断面図)
図1:あと施工アンカーの概要(接着系・金属拡張系)

種類と使い分け

あと施工アンカーは、固定方式の違いによって大きく「金属拡張系(メカニカルアンカー)」と「接着系(樹脂系)」の2種類に分けられます。土木設計の実務では、どちらを選ぶかが耐力・施工性・適用条件に大きく影響します。

① 金属拡張系(メカニカルアンカー)

先端のくさびや拡張スリーブがコンクリートに機械的に噛み込むことで固定する方式です。接着剤が不要なため即時に荷重を載せられますが、引抜き耐力は接着系より一般的に低く、ひび割れのある箇所や縁端距離が小さい箇所では使用が制限されます。補修・仮設工事など比較的小規模な用途に多く使われます。

② 接着系(樹脂系)アンカー ← 本ツールのメイン対象

削孔した穴にエポキシ樹脂などの接着剤(カートリッジ式が主流)を充填し、ボルトや異形鉄筋を埋め込んで硬化させる方式です。道路橋示方書・鉄道構造物等設計施工標準でも標準的に採用されており、土木設計の現場で最もよく使われるタイプです。

引抜き耐力が高く、埋込み長を確保することで大きな荷重にも対応できます。ボルトの材種として異形鉄筋(SD345など)や全ねじボルトが使われます。一方で、接着剤の充填状態・養生管理が耐力に直結するため、施工管理が特に重要です。

📌 本ツールの計算対象について

本サイトの計算ツールは接着系アンカー(樹脂系)を主な対象として設計されています。異形鉄筋(SD345)を使用した場合も同じ許容応力度・計算フローで照査できます。金属拡張系アンカーは固定原理が異なるため、本ツールの引抜き耐力計算はそのままでは適用できません。

種別 固定方法 主な用途 特徴・注意点
金属拡張系
(メカニカル)
くさび・スリーブの機械的噛込み 仮設・補修・軽荷重の設備固定 即時荷重可能。引抜き耐力は比較的低い。ひび割れ部不可
接着系(樹脂系)
※本ツール対象
接着剤(樹脂)で固定 ブラケット・防護柵・設備架台・標識柱 引抜き耐力が高い。施工管理(孔内清掃・充填)が重要

計算で確認する3つの項目

あと施工アンカーの設計では、次の3項目を照査します。いずれも「発生する応力度が許容値を超えていないか」を確認する作業です。

  1. せん断応力度の照査:アンカーボルトを横方向に引きちぎろうとする力(せん断力)に対する照査
  2. 引張応力度の照査:アンカーボルトを軸方向に引き抜こうとする力(引張力)に対するボルト断面の照査
  3. 引抜き耐力の照査:接着剤とコンクリートの付着によって発揮される引抜き抵抗力の照査
📌 3つの照査のイメージ

せん断:ボルトを横に切断しようとする力 → ボルトの断面が耐えられるか
引張:ボルトを縦に引き抜こうとする力 → ボルトの断面が耐えられるか
引抜き耐力:ボルトを丸ごと引き抜こうとする力 → 接着剤の付着が耐えられるか

計算式と各パラメータ

① せん断応力度の計算

全体のせん断力をアンカー本数と有効断面積で割ることで、1本あたりのせん断応力度を求めます。

τ = S / (n × Aw) τ:せん断応力度(N/mm²) / S:全体せん断力(N) / n:アンカー全本数 / Aw:有効断面積(mm²)

② 引張応力度の計算

ブラケットに作用する曲げモーメントから、最も引張力の大きいアンカー列の1本あたり引張力を求め、応力度に変換します。

N = M / (n × L)   (曲げモーメントから算出する場合) N:1本あたり引張力(N) / M:曲げモーメント(N・mm) / n:水平方向本数 / L:距離(mm)
σ = N / Aw σ:引張応力度(N/mm²)

③ 引抜き耐力の計算

接着系アンカーの引抜き耐力は、鋼棒の周長・埋込み長・コンクリートの設計基準強度をもとに計算します。

Pu = π × φ × Le × τu Pu:引抜き耐力(N) / φ:鋼材径(mm) / Le:埋込み長(mm) / τu:許容付着応力度(N/mm²)
σ_pull = N / (π × φ × Le / 4) 引抜き引張応力度として σ_pull ≦ σsa(許容引張応力度)を確認する

各記号の一覧

記号 名称 単位 説明
φ 鋼材径 mm アンカーボルトの外径
D 削孔径 mm コンクリートに開ける穴の径。通常 φ+10mm 程度
d1 谷径 mm ボルトのネジ山を除いた最小径。有効断面積の計算に使う
Aw 有効断面積 mm² 谷径から求めた断面積。応力度計算の基本となる
Le 埋込み長 mm コンクリート面からの定着深さ。引抜き耐力に大きく影響する
n アンカー本数 水平方向本数 × 段数 = 全本数
S せん断力 kN ブラケット全体に作用する横方向の力
M 曲げモーメント kN・m ブラケット根元に生じる曲げの大きさ
τa 許容せん断応力度 N/mm² 設計基準による許容値。道路基準と鉄道基準で異なる
σa 許容引張応力度 N/mm² ボルト断面に対する引張の許容値
σsa 引抜き用許容引張応力度 N/mm² 引抜き照査に用いる。σaより小さい値が設定される場合がある
σc コンクリート設計基準強度 N/mm² 使用するコンクリートの圧縮強度。引抜き耐力に影響する

許容応力度の考え方

あと施工アンカーの設計では、適用する設計基準によって許容応力度の値が変わります。主な2基準の概要を以下に示します。

基準 鋼材種別 許容せん断応力度 τa 許容引張応力度 σa
道路橋示方書(H24) SD345・異形鉄筋 80 N/mm² 180 N/mm²
鉄道構造物等設計施工標準(R4) SD345・異形鉄筋 115 N/mm² 200 N/mm²
⚠️ 重要な注意事項

許容応力度は鋼材の種類・荷重ケース(常時・地震時など)・適用基準によって異なります。表の値は一般的な参考値です。道路基準と鉄道基準では値が異なる点に注意してください。実際の設計では必ず適用する基準書の数値を確認・使用してください。

実務での注意点

① 埋込み長は十分に確保する

引抜き耐力は埋込み長に比例して大きくなります。浅いと計算上 NG になるだけでなく、施工後の長期的な耐久性にも影響します。一般的には鋼材径の10倍以上を目安に確保することが多いです(基準・条件によって異なります)。

② 削孔径と接着剤の充填管理

接着系アンカーでは、削孔径が大きすぎると接着剤が薄くなり耐力が低下します。逆に小さすぎるとボルトが入りません。施工時の孔内清掃・接着剤の充填量管理が非常に重要です。

③ コンクリートの状態を確認する

ひび割れが多い箇所や中性化が進んでいる箇所では、設計通りの付着力が得られない場合があります。既設構造物への施工では、コアサンプル採取による強度確認や非破壊検査を検討することが望ましいです。

④ 1段・2段の配置による計算の違い

アンカーを2段に配置する場合、引張力の分担は上段と下段で異なります。計算ツールでは段間離隔Lを入力することで、曲げモーメントからの引張力を自動計算します。配置を変えると許容値との余裕が変わるため、経済設計にも活用できます。

✅ 実務チェックリスト

□ 埋込み長は基準の必要値以上か
□ 削孔径は適切か(鋼材径+10mm 程度が目安)
□ 許容応力度は適用基準の値を使っているか
□ せん断・引張・引抜きの3項目すべてを照査しているか
□ コンクリートの設計基準強度は実状に合っているか

まとめ

あと施工アンカーは、既設コンクリートへの後付け施工に欠かせない技術です。設計上は「せん断応力度」「引張応力度」「引抜き耐力」の3項目を照査することが基本となります。

✅ まとめポイント

計算だけでなく施工管理まで含めて設計の精度が決まります。計算ツールを使って数値を確認しながら、基準書と照らし合わせた設計を進めましょう。
